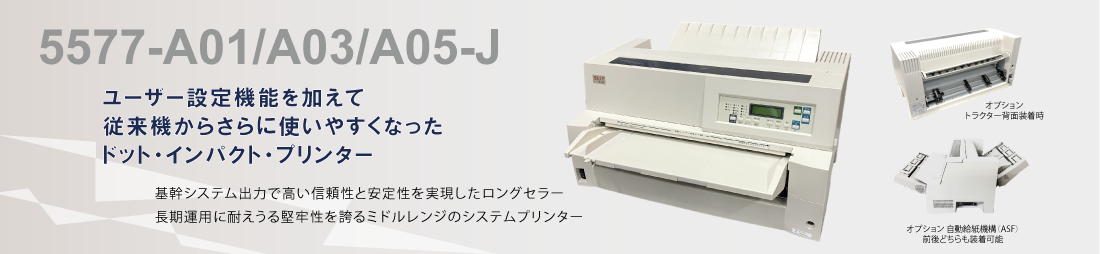

ドットインパクトプリンター 5577AJ series
概要
1985年の発売以来、累計50万台以上の出荷実績を誇り、40年以上にわたりロングセラーを続けるインパクト・プリンター。
便利な機能が追加され、PowerTyper S2100/S1100以前の機種との互換性をさらにUP！置き換えしやすくなりました。
従来モデルとの高い互換性
・TN5250標準搭載により、IBM iとの接続にPCが不要
・接続インターフェースもEthernet（100BASE-TX/10BASE-T）、USB、パラレル（IEEE1284準拠ECP）を標準搭載
・TN5250エミュレータも標準搭載していますのでIBM Power Systems(IBM i)との接続は、PC等専用端末が不要となり直接LAN（TCP/IP）接続が可能です。
・//n//コマンドを標準搭載により、5557シリーズからの置き換えにも対応できます。

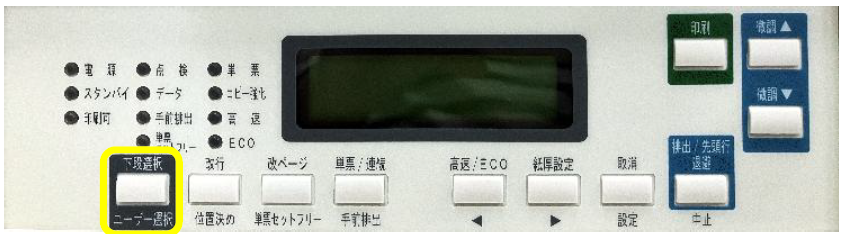

ユーザー設定機能等の便利な機能を追加
・ユーザーは１～４まで設定可能。用紙サイズや印字位置などをユーザーごとに設定し、ボタン操作で簡単切替。複数の用紙の運用が容易になりました。
充実した高性能印刷機能
・最高印刷速度360字/秒(5577-A05）、280字/秒（5577-A03）、160字/秒（5577-A01）
・対応複写枚数は、最大オリジナル＋7枚(5577-A03/A05） 最大オリジナル＋5枚(5577-A01)
・連続用紙をはじめ、A3横から郵便はがきまで対応
・紙厚は伝票用に使われる薄紙（連量 40Kg）から文書カバーの厚紙（連量 135Kg）までビジネスに利用されるさまざまな用紙に対応します。
・さらに下辺がのり付けされている伝票に加え、上辺がのり付けされている伝票に印字するための下向き印刷機能も実装しています。
環境への対応
・RoHS指令準拠
・省電力設計かつ地球環境にもやさしいエコロジー商品
・スリープモードでは消費電力2.5W以下の省電力を実現します。
・国際エネルギースタープログラムに適合しています。
幅広い用紙ハンドリングの対応
・オプションの自動給紙機構(ASF)を新たに追加
・オプションのトラクターにより同時に2種類の連続用紙を装着可能
・最大３種類の用紙を常時セット可能
・水平ペーパー・パスで安定した用紙走行を実現
・用紙ハンドリングに優れた水平ペーパー・パスの採用により、安定した用紙走行を実現しています。
・紙詰まりを低減し、複写紙でも1枚目から最後まで、印字がずれることなく出力できます。厚紙やラベル紙など特殊用紙の印刷にも適しています。

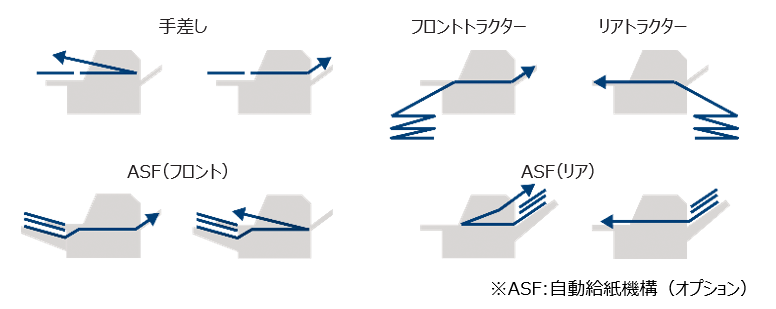

8種類のパスルート
・プリンターのあらゆる用紙設置環境に対応
・最大3種類の用紙を常時セットすることが可能
・オプションのトラクターにより、同時に2種類の連続用紙をセットし、切り替えて使用することが可能
・オプションの自動給紙機構(ASF)を含めると、最大3種類の用紙を常時セットすることができ、最大8種類のペーパー・パス・ルートから選択することにより多様な用途に対応することができます。
さまざまなシステム環境への対応
・双方向パラレル(IEEE1284準拠ECP), Ethernet（100BASETX/10BASE-T）、USBポートを標準搭載
・IBM i®とTelnet5250EによるLAN(TCP/IP)接続
・//n//コマンドの標準搭載により、5557シリーズからの置換えにも対応
単票セットフリー（斜行自動補正）を標準搭載
・単票の位置合わせや傾きの注意など、単票セット時の煩雑な手間を解消
・単票用紙を単票テーブルのどの位置でも軽く差し入れるだけで、後はプリンタが単票用紙のセット位置と傾きを検出し、印字開始位置と傾きの自動補正を行うことにより正確にそして美しい印刷を実現
仕様
| 商品名 | 5577-A01 | 5577-A03 | 5577-A05 | |
| 製品型番 | 5577A01-J | 5577A03-J | 5577A05-J | |
| 標準価格（税別） | 464,000円 | 589,000円 | 682,000円 | |
| 印字方式 | 24ワイヤドットマトリクス | 48ピン・ワイヤー・ドット・マトリックス | ||
| 印刷速度 | 全角 | 80字/秒（通常速） 160字/秒（高速） |
140字/秒（通常速） 280字/秒（高速） |
180字/秒（通常速） 360字/秒（高速） |
| 半角 | 120字/秒（通常速） 240字/秒（高速） |
210字/秒（通常速） 420字/秒（高速） |
270字/秒（通常速） 540字/秒（高速） |
|
| 解像度 | 180dpi（全角24×24ドット） | |||
| 文字ピッチ （文字/インチ） |
全角文字（5577モード） | 5、6、6.7、7.5CPI | ||
| 半角文字 （5577モード） |
10、12、13.4、15CPI | |||
| 全角文字 （ESC/Pモード） |
6.7CPI | |||
| 半角文字 （ESC/Pモード） |
10、12、15、17.1、20CPI | |||
| 行ピッチ（行/インチ） | 2、3、4、5、6、7.5、8LPI | |||
| 印字可能域最大幅 | 13.6インチ（工場出荷時13.2インチ） | |||
| 印字方向 | 両方向/片方向（制御コードによる切り替え） | |||
| 複写枚数 | 標準 | オリジナル＋5枚 | オリジナル＋7枚 | |
| コピー強化 | オリジナル＋7枚 | オリジナル＋8枚 | ||
| オプション | ASFではオリジナル＋4枚、オプションのトラクターは標準仕様に従う | |||
| 用紙圧調整 | 自動 | |||
| 最大用紙幅 | 連続用紙 | 406.4mm(16インチ) | ||
| カット紙 | 420mm(A3横)、単票セットフリー使用時:364mm | |||
| 最大用紙長 |
連続用紙 | 381.0mm（15インチ） | ||
| カット紙 | 420mm(A3縦)、単票セットフリー使用時:364mm | |||
| 最小用紙幅 | 連続用紙 | 101.6mm(4インチ) | ||
| カット紙 | 55mm、単票セットフリー使用時:100mm | |||
| 最小用紙長 | 連続用紙 | 101.6mm(4インチ) | ||
| カット紙 | 70mm、後ASF使用時:100mm、単票セットフリー使用時:70mm | |||
| 制御コード | 5577、ESC/P、SCS（Telnet5250E）、5557拡張制御コマンド（//n//コマンド） | |||
| キャラクターモード | あり | |||
| フォント | 全角文字 （5577モード） |
IBM明朝体、旧文字セット/新文字セット選択可（90年改訂適用選択可） | ||
| 半角文字 （5577モード） |
コード・ページ932/942/943、明朝12CPI、明朝10CPI、クーリエ、エリート、DPゴシック、横縮小、上/下付き | |||
| 全角文字 （ESC/Pモード） |
JIS 83年レベル対応 | |||
| 半角文字 （ESC/Pモード） |
LQ10CPI、LQ12CPI、ドラフト、カタカナLQ、カタカナ・ドラフト、プロポーショナル | |||
| 半角文字 （PPDSモード） |
- | |||
| シンボル（バーコード）印刷機能 | JAN短縮、JAN標準、Code39、インダストリアル/インターリーブド2OF5、NW-7、新郵便番号制カスタマ・バーコード、Code128、QRコード（5577モードのみ） | |||
| インターフェース接続方式 | パラレル（IEEE1284互換）、Ethernet（100BASE-TX/10BASE-T）、USB2.0 | |||
| 通信用プロトコル（印刷用） | LPR、FTP、Telnet5250E(*1) | |||
| 電源 | 100V、50/60Hz | |||
| 消費電力 | 動作時 | 平均70W (最大165W) | 平均190W (最大510W) | 平均270W (最大685W) |
| 待機（スリープ）時 | 2.5W以下 | |||
| 外形寸法（ｍｍ） | 600(W) x 350(D) x 290(H) | |||
| 質量（ｋｇ） | 17kg | 22kg | 22.5kg | |
| 騒音レベル | 59dBA | 57dBA | 58dBA | |
| 連続用紙送り機構 | 標準装備（1ビン フロント／リア入替可能）、オプション（トラクター) ※フロントトラクター使用時に前ASFは使用出来ません |
|||
| カット紙挿入機構 | 標準装備（手差し）、オプション（ASF）（2ビン フロント/リア同時使用可能） ※前ASF使用時にフロントトラクターは使用出来ません |
|||
| 付属品 | 電源ケーブル(3ピン)、インク・リボン・カートリッジ、スタッカ・プレート、簡単設置ガイド ※マニュアル類/プリンタードライバーはWebからのダウンロードとなります |
|||
| 装置寿命 | 500万改行 または5年のいずれか早いほう |
750万改行 または5年のいずれか早いほう |
||
| リボン寿命 | 300万字(ANKドラフト文字) | 1200万字(ANKドラフト文字) | ||
| 印字ヘッド寿命 | 4億打/ピン | 6億ドット | ||
| 保証期間 | １年間 | |||
*1 Telnet5250Eをご使用の際は、制限事項がありますので事前にお客様のご使用環境で問題のないことをご確認ください（制限事項欄参照）。
以前の機種（PowerTyper、Priotシリーズ）から機種変更されたお客様へ
S1000/S2000/S1100/S2100から機種変更された場合の補足説明事項
5577-A01/A03/A05はS1000/S2000/S1100/S2100と一部機能が異なっております。
あらかじめご了承のうえご利用ください。
詳しくはこちらをご確認ください。
制限事項詳細
Telnet5250E使用上の制限事項
・USBインターフェースを接続したまま、TN5250Eは使用できません。
本プリンターは4つのTelnet5250セッションを持っていますが、1つのセッションで印刷中の時、他のセッションから印刷要求に対しシステムに印刷中断が通知されますが、先のセッションの印刷完了後、自動的に印刷を開始します。
・設定できる文字セットはコード・ページ930/931/939から選択してください。
コード・ページ930：日本語英数カナ拡張
コード・ページ931：日本語英数小文字
コード・ページ939：日本語英数小文字拡張
・多機能漢字印刷ユーティリティー（APW）のDRAWERパラメーターで連帳と単票の切替が可能です。
１：連帳
２．単票
・多機能漢字印刷ユーティリティー（APW）の８行/インチの行間隔指定の出力で、なおかつページの最終行まで縦罫線が指定されている場合、次ページの先頭で不要な行スキップや改ページが発生する場合は、Webのセッション設定画面の[トラクタモード]設定を[NO]にしてください。
・System iのV5R3以上のバージョンをご使用ください。
ご使用上の注意
・5577-A01 月間平均印刷量の目安
使用頻度として連続用紙で1,000ページ/月（1ページ当たり半角文字1,500字を想定）、またはカット紙で2,500ページ/月（1ページ当たり半角文字600字を想定）でのご使用をお勧めします。
・5577-A03 月間平均印刷量の目安
使用頻度として連続用紙で2,200ページ/月（1ページ当たり半角文字1,500字を想定）、またはカット紙で5,600ページ/月（1ページ当たり半角文字600字を想定）でのご使用をおすすめします。
・5577-A05 月間平均印刷量の目安
使用頻度として連続用紙で2,400ページ/月（1ページ当たり半角文字1,500字を想定）、またはカット紙で6,000ページ/月（1ページ当たり半角文字600字を想定）でのご使用をおすすめします。
上記月間平均印刷量の目安は、プリンターの装置寿命5年をもとに算出しています。
価格

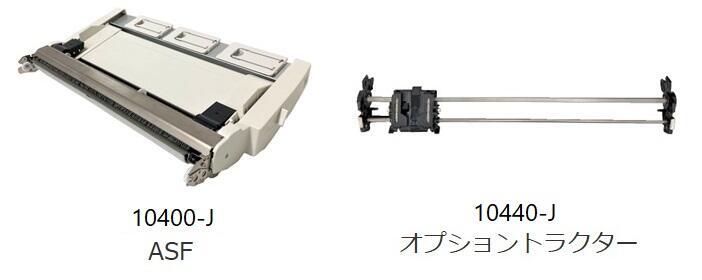

オプション
5577-M01/M03/M05と共通です。
| 製品型番 | 商品名 | 標準価格 | 品種コード |
| 10440-J | オプショントラクター | 22,000円 | CRR399 |
| 10400-J | ASF | 68,000円 | CRR393 |

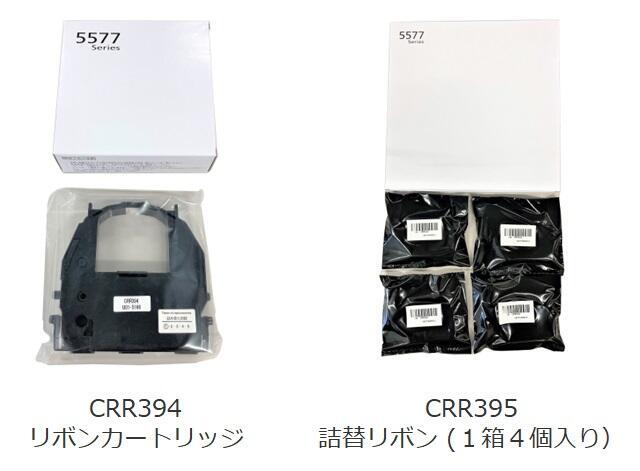

5577-A01 用サプライ
5577-M01/M03/M05と共通です。
| 商品名 | 標準価格 | 品種コード | 備考 |
| 5577-A01/M01/E3080 リボンカートリッジ（１本単位） | 2,500円 / 本 | CRR394 | リボン長さ 5m （※リインク方式） |
| 5577-A01/M01 詰替リボン (１箱４個入り） | 5,100円 / 箱 | CRR395 | 4個セット（※カートリッジなし） |

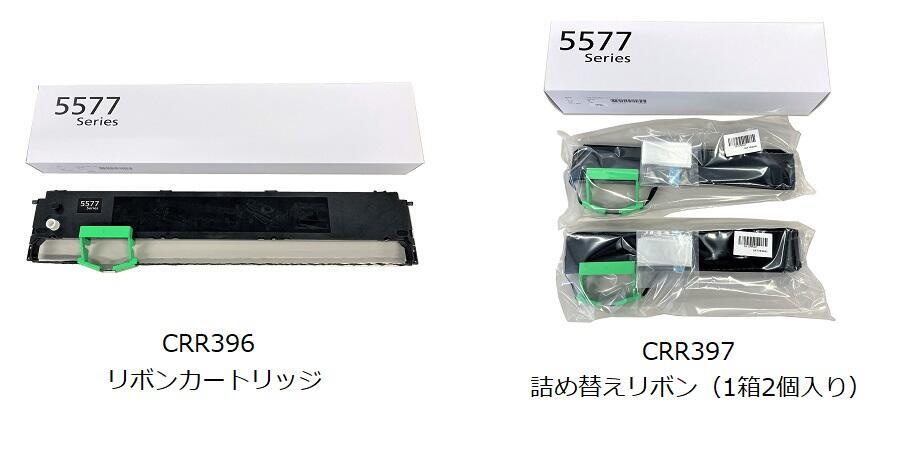

5577-A03/A05 用サプライ
5577-M01/M03/M05と共通です。
| 商品名 | 標準価格 | 品種コード | 備考 |
| 5577-A03/A05/M03/M05 リボンカートリッジ（１本単位） | 7,200円 / 本 | CRR396 | リボン長さ55m |
| 5577-A03/A05/M03/M05 詰替リボン (１箱２個入り） | 7,500円 / 箱 | CRR397 | 2個セット（※カートリッジなし） |
「5577Aモデル」関連情報ページ
・「5577A」カタログはこちら
カタログをダウンロードします
・「5577A」ダウンロードページはこちら
製品マニュアル・ドライバー・ユーティリティなどをダウンロードいただけます
・「5577AM」製品Q&Aページはこちら
製品に関するQ&A情報を掲載しています
